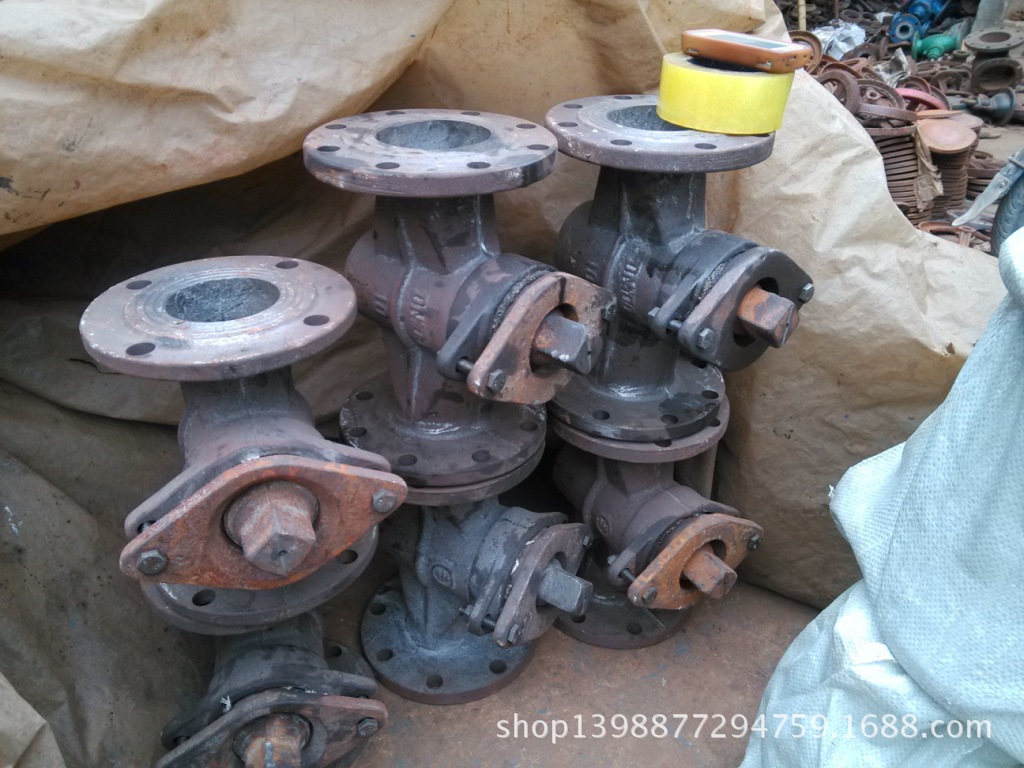

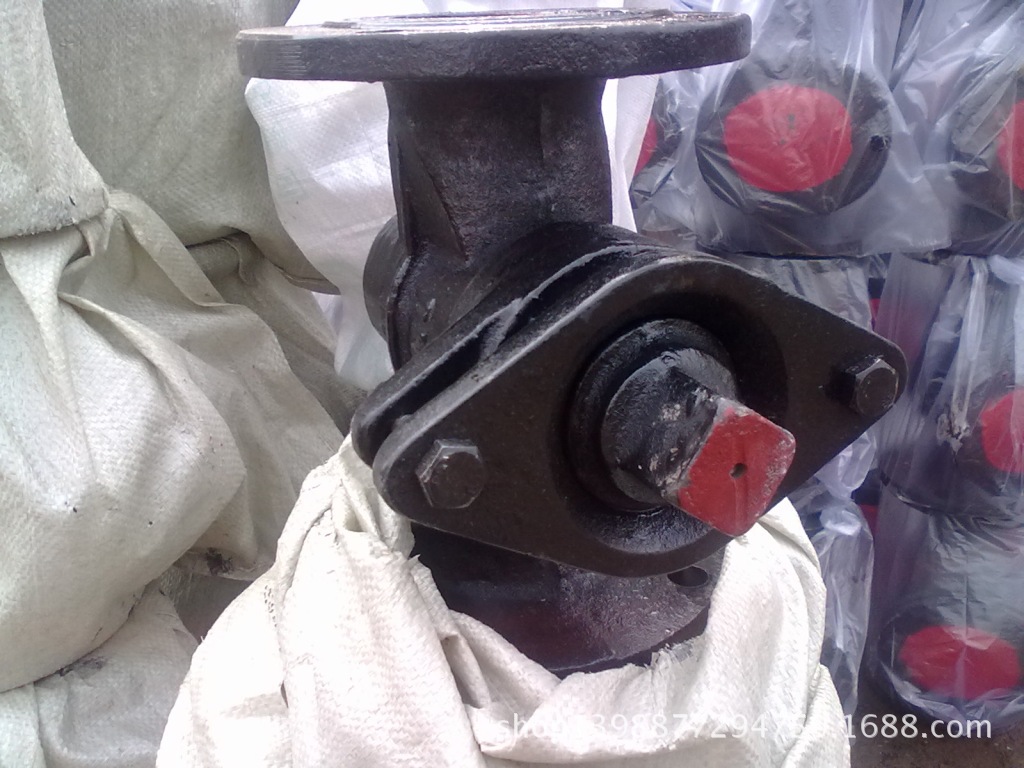

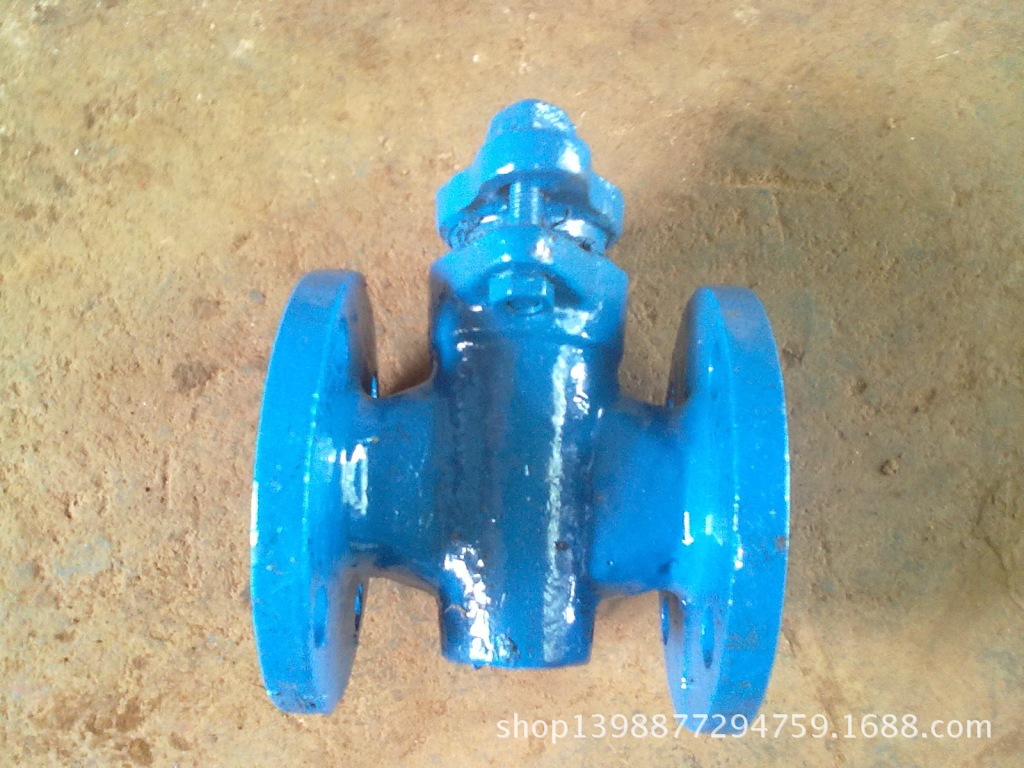

二通旋塞閥(X43W-10)
旋塞閥的結構簡單，開關迅速，流體阻力小，角行程操作快。在事故等緊急狀態下，能快速連通或切斷管路。與閘閥、截止閥相比，操作更靈活，開關更迅速。旋塞閥是用帶通孔的塞體作為啟閉件，塞體隨閥桿轉動，以實現啟閉動作。小型無填料的旋塞閥又稱為“考克"。旋塞閥的塞體多為圓錐體（也又圓柱體），與閥體的圓錐孔面配合組成密封副。
產品描述
主要性能規范
型號 | 公稱壓力 | 試驗壓力PS（MPa） | 適用介質 | 工作溫度（℃） | |
殼體 | 密封 | ||||
X43W-1.0 | 1.0 | 1.5 | 1.1 | 煤氣、油品 | ≤100 |
主要材料
零件名稱 | 閥體 | 塞子 | 填料壓蓋 | 填料 |
X43W-1.0 | 鑄鐵 | 碳鋼 | 鑄鐵 | 油浸石棉盤根 |

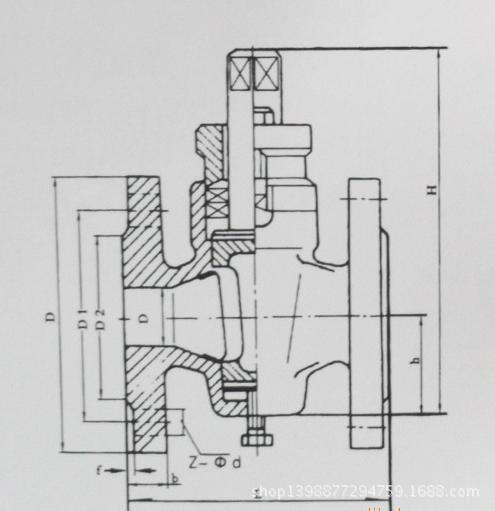

主要尺寸
型號 | 公稱通徑 | 尺寸（mm） | |||||||||
L | D | D1 | D2 | f | b | z-φd | s | h | H | ||
X43W-1.0 | 40 | 150 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 26 | 55 | 212 |
50 | 170 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 28 | 74 | 260 | |
65 | 220 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 32 | 82 | 295 | |
80 | 250 | 195 | 160 | 135 | 3 | 22 | 4-φ18 | 40 | 95 | 327 | |
100 | 300 | 215 | 180 | 155 | 3 | 26 | 8-φ18 | 45 | 135 | 425 | |
125 | 350 | 240 | 210 | 185 | 3 | 24 | 8-φ18 | 54 | 154 | 482 | |
150 | 400 | 280 | 240 | 210 | 3 | 24 | 8-φ23 | 62 | 172 | 512 | |
200 | 450 | 335 | 295 | 265 | 3 | 24 | 8-φ23 | 75 | 195 | 605 | |
250 | 530 | 390 | 350 | 320 | 3 | 28 | 12-φ23 | 85 | 230 | 660 | |
300 | 580 | 440 | 400 | 368 | 4 | 30 | 12-φ23 | 100 | 263 | 760 | |
